FDA警告信频发：无菌区气流可视化需中性浮力合规

气流流型可视化（烟雾测试）是无菌 A 级区域、隔离器、RABS 系统污染控制策略（CCS）的核心验证项目，中性浮力示踪粒子是气流测试数据真实有效的前置必备条件。若示踪粒子不满足中性浮力特性，会出现雾滴沉降、上浮、轨迹偏移，造成气流形态误判，掩盖涡流、乱流、污染滞留区等重大无菌风险，也是国内外药监核查（FDA 483、中国 GMP 飞检）高频缺陷项。本文整合 ISO、中国 GMP、USP、PDA、行业团体标准及 FDA 官方无菌工艺指南要求，系统定义中性浮力技术指标、法规依据、设备选型标准、不合规监管风险，形成可直接用于验证方案、内审迎审的专业文件。

一、中性浮力完整定义与核心技术指标

1.1 基础定义

中性浮力示踪粒子：

常温常压下，雾化形成的示踪雾滴密度与洁净区环境空气密度无限接近，粒子所受重力、空气浮力、空气粘滞阻力三者受力平衡；粒子无肉眼可见主动沉降、上浮行为，可完全贴合空气流线同步运动，精准复刻空间真实气流走向，规避因粒子自重下坠、浮力上浮带来的流型畸变。

1.2 硬性性能指标（法规统一阈值）

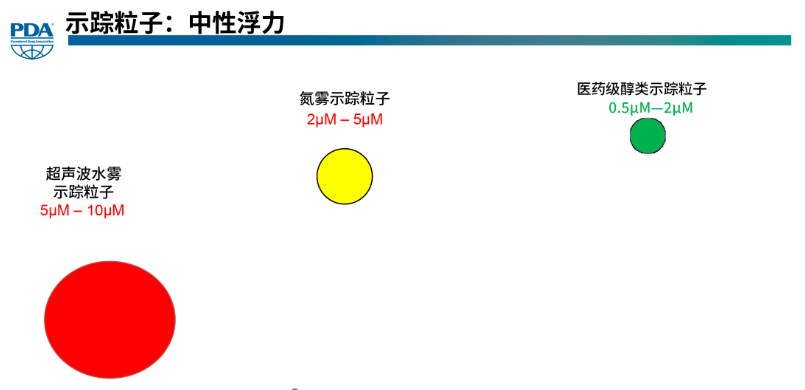

（1）粒径区间（双区间分级应用）

1. 通用验证区间：

2. 1 μm～5 μm粘滞阻力稳定，兼顾可视化清晰度与悬浮能力，适配灌装区、层流罩、B 级背景区绝大多数常规气流验证场景，为 ISO 14644-3、GMP 附录一推荐标准粒径。
3. 高精度 A 级隔离器区间：

4. 0.2 μm～1 μm沉降速率极低，几乎无重力干扰，适合隔离器内部、开放式 RABS 关键暴露工位等高精密单向流验证，USP <1116> 优先推荐该粒径区间。
5.

6. 禁忌：

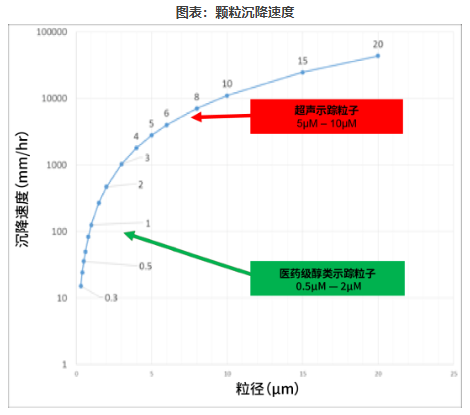

7. 粒径＞5 μm 极易自重沉降；粒径＜0.2 μm 易受热对流上浮，二者均丧失中性浮力属性。
8.


（2）示踪介质准入范围（全球法规统一白名单）

仅允许两类介质，严禁油性发烟剂、工业乙二醇、添加化学染料 / 助剂的发烟液：

1. 纯化水；
2. 医药级丙二醇、甘油、药典级多元醇 / 醇类混合体系。介质要求：无毒、无固态残留、挥发后无污染物残留，雾化后不会污染洁净环境、产品与表面，符合洁净区 GMP 污染管控要求。
3.


（3）悬浮静态性能判定标准

静态无风环境下，示踪气溶胶连续悬浮时长≥30 s，全程无肉眼成片下沉、上浮分层现象；一旦出现明显雾团下坠、升腾，直接判定示踪体系不满足中性浮力，本次气流测试结果作废。

（4）动态跟随特性

动态工况（人员干预、设备运行、门体启闭）下，雾滴连贯跟随气流走向，无独立于气流的自主运动，涡流、死角、乱流区域可完整呈现。

1.3 合规设备技术要求、

1. a.热雾化工艺精准控粒：
2. 雾化颗粒主峰稳定 0.5～2 μm，峰值集中 1 μm，落在高精度中性浮力最优区间；
3. b.优化粒径分布：
4. 解决传统发烟设备粒径分布宽泛、大颗粒拖尾沉降缺陷，避免混合粒径带来的流型失真；
5. c.洁净雾化结构：
6. 高温雾化段搭载净化处理单元，长时间连续发烟无杂质析出，烟雾浓度无级调节；
7. 适配场景：全覆盖无菌灌装 A 级区、硬舱 / 软舱隔离器、开放式 RABS、层流工作台、无菌配液区气流可视化验证。
8.


二、全球法规逐条合规依据

2.1 ISO 14644-3:2019《洁净室及受控环境 第 3 部分：测试方法》

By methods a) and b), airflow in the cleanroom or clean zone is actually visualized by the use of fibre tracer thread, or tracer particles. Devices, such as video cameras, record the profiles. The fibre tracer thread or tracer particles should not be a source of contamination and should follow the airflow profile accurately. Other apparatus such as a tracer particle generator, and high intensity light source may be used for these methods.

用a)和 b)法，实际上是用纤细示踪或微粒示踪物质来将洁净室设施中的气流可视化，采用记录装置如 摄像机记录下资料。示踪线或示踪微料不应成为污染源，并能准确地跟随气流的流向。

The desired size of droplets should be considered when selecting the droplet generation method. Droplets should be large enough to be detected with the available image processing techniques, but not so large that gravitational or other effects result in their motion diverging from that of the airflow being observed.

选用液滴生成法时，要考虑小滴的粒径。小滴要大得图像处理技术能检测出来，但又不能过大而在运 动过程中产生重力或其它效应，并偏离被观测的气流。

Tracer droplets shall behave with neutral buoyancy relative to room air; droplet mass density shall approximate air density so that gravitational settling or flotation is negligible. Droplets must follow air streamlines without significant drift from airflow motion. Acceptable tracer fluids are purified water or pharmacopoeia-grade glycol/alcohol blends. Typical operational droplet size range 1 μm to 5 μm; finer droplets (0.2–1 μm) deliver minimal settling performance.

示踪雾滴相对于室内空气应具备中性浮力；雾滴质量密度需接近空气密度，重力沉降或上浮现象可忽略不计。雾滴必须跟随气流流线，不会产生明显运动偏移。可使用的示踪液为纯化水或药典级二醇 / 醇混合液；常规现场适用粒径区间 1 μm～5 μm；更细小雾滴（0.2–1 μm）沉降程度最低。

2.2   TTPPA 0011–2025《医药工业洁净室（区）单向流设备气流可视化测试技术规范》5.3.2 测试用示踪剂

应选择中性浮力物质，如条件不允许，也可使用干冰、注射用水、纯化水或醇类示踪剂等。示踪剂的选择需经过评估，确定残留不会影响环境和设备的使用，必要时制定去除残留的方法。

中性浮力的测试方式：可在非层流房间内进行小浓度发烟，颗粒需尽量在空中悬浮，不能过轻上漂，也不能过重下沉。

2.3 ISO 14644-3:2019“should follow the airflow profile accurately”与USP <1116>“neutrally buoyant”行业解读

Tracer droplets shall behave with neutral buoyancy relative to room air; droplet mass density shall approximate air density so that gravitational settling or flotation is negligible. Droplets must follow air streamlines without significant drift from airflow motion. Acceptable tracer fluids are purified water or pharmacopoeia-grade glycol/alcohol blends. Typical operational droplet size range 1 μm to 5 μm; finer droplets (0.2–1 μm) deliver minimal settling performance.

示踪雾滴相对于室内空气应具备中性浮力；雾滴质量密度需接近空气密度，重力沉降或上浮现象可忽略不计。雾滴必须跟随气流流线，不会产生明显运动偏移。可使用的示踪液为纯化水或药典级二醇 / 醇混合液；常规现场适用粒径区间 1 μm～5 μm；更细小雾滴（0.2–1 μm）沉降程度最低。

Airflow visualization (e.g., smoke or aerosol) should use neutrally buoyant, non-toxic tracers. Tracer particles typically range from 0.2 μm to 1.0 μm in size to minimize settling and accurately represent airflow patterns. Non-neutral tracers can produce misleading flow patterns and invalidate the visualization test.

气流可视化（例如烟雾、气溶胶）应使用具备中性浮力、无毒的示踪剂。示踪粒子常规粒径 0.2 μm～1.0 μm，可最大程度减少沉降、精准还原气流形态。非中性示踪剂会呈现失真流型，导致本次可视化试验失效。

（2）FDA 监管逻辑与 483 高频缺陷

1. 监管底层逻辑：
2. 气流可视化目的并非单纯拍出层流画面，而是验证动态干预工况下，单向流能否持续带走浮游污染物；采用非中性浮力发烟（机油烟雾、工业乙二醇发烟罐）拍出平稳层流属于虚假验证，是 FDA 重点打击行为。
3.

4. 高频 483 警告项：
• 使用油性烟雾、工业级乙二醇发烟开展 A 级区气流可视化，介质残留污染洁净区；
• 未验证示踪粒子中性浮力性能，大颗粒雾滴沉降造成气流流型判定失真；
• 仅在静态空载条件做烟雾测试，缺少人员干预、物料传递的动态中性浮力气流试验；
• 气流可视化报告未留存雾滴悬浮性、粒径分布原始数据，无法证明示踪体系合规。
•


• "Your firm's airflow visualization studies performed in the b4 Filling Line, (Protocol Smoke and Existing004-P) which is used to aseptically fill OTC for the U.S. market, failed to show(b)(4)smoke that is uniformly supplied and covering the entire airflow cascade from HEPA filter to the working area to demonstrate the presence or absence of turbulence.

  Your firm generates smoke for your airflow visualization studies by b4 is no evidence to show that the smoke generated is neutrally buoyant.

  Your firm's b4)utilized to discharge smoke during your smoke study, is not held perpendicular to the direction of the air being evaluated. Instead, it is held pointing upwards, directly into the source of the air being discharged from the HEPA filter resulting in the air reversing direction and immediately hitting the pipe supplying the smoke. This makes it difficult to evaluate the direction of the air flow and any turbulence, if it is present, within the aseptic filling area."

•


  "贵公司针对用于向美国市场无菌灌装非处方药的 b4 灌装线（协议烟雾和现有 004-P）所进行的气流可视化研究未能显示出从高效空气过滤器到工作区域的整个气流级联中均匀供应且覆盖整个区域的（b）（4）烟雾，从而无法证明是否存在湍流。

  贵公司为气流可视化研究生成烟雾，但没有证据表明所生成的烟雾是中性浮力的。贵公司用于烟雾研究的 b4）在排放烟雾时，未与所评估气流的方向保持垂直。相反，它被向上倾斜，直接对着从高效空气过滤器排出的气流源，导致气流方向逆转，并立即冲击供应烟雾的管道。这使得评估无菌灌装区域内的气流方向以及任何可能存在的湍流变得困难。

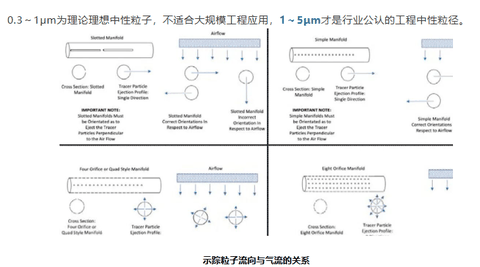

  通过缺陷描述可以看出，在气流流型测试前， 确认喷射的烟雾应该是中性浮力，同时在执行时，烟雾喷射的方向应该和气流方向垂直（如气流垂直向下，喷雾应该水平喷；气流水平吹向外部，喷雾则应该垂直喷）。"



5. FDA 采信准则：A 级区气流示踪剂浮力、安全性必须遵从 USP <1116>、ISO 14644-3 中性浮力要求，不符合标准的气流验证数据全部不予认可。
6.


三、中性浮力失效带来的质量风险分级

四、中性浮力符合性验证方案

4.1 示踪粒子中性浮力确认试验

1. 试验环境：密闭无风洁净间（B 级及以上），温湿度控制洁净区常规工艺条件；
2. 操作：开启发烟设备稳定发烟，封闭空间避免气流扰动，拍摄 0 s、15 s、30 s 烟雾状态；
3. 判定标准：30 s 内无肉眼可见大面积沉降、上浮分层，即为中性浮力合格；出现成片下坠 / 升腾判定不合格。
4.


4.2 粒径分布确认

采用激光粒度仪检测雾化气溶胶粒径分布，主峰必须落在 0.2～5 μm 合规区间，杜绝＞5 μm 大颗粒占比超标。

4.3 介质残留安全性验证

连续发烟 30 min 后擦拭洁净区墙面、层流台面，检测表面无油脂、有机物残留，证实介质无毒无残留。

4.4 正式气流可视化测试约束

1. 测试工况：
2. 静态空载 + 动态模拟生产干预（人员灌装操作、物料传递、舱门启闭）；
3. 全程视频录像留存，同步记录发烟设备参数、粒径检测报告、中性浮力悬浮测试记录；
4. 涡流、死角区域需单独拍照标记，纳入厂房污染控制持续监测范围。
5.


五、合规选型推荐与行业应用说明

5.1 合规发烟设备核心准入条件

1. 雾化方式：热雾化，精准控制粒径主峰 1 μm 左右；
2. 发烟液：仅限医药级丙二醇 + 纯化水体系；
3. 具备连续长时间发烟能力、烟雾浓度可调；
4. 附带出厂粒径分布检测报告，可配套中性浮力验证记录。
5.

6.



六、总结与管理建议

1. 6.1 中性浮力是气流验证的合法性基础：
2. 全球主流药监体系一致规定，不满足中性浮力的烟雾测试结果不具备法律效力，不能用于洁净区环境确认；
3. 药企质量管理体系需新增示踪剂中性浮力确认程序，每半年、发烟设备变更、发烟液批次更换时，重做中性浮力符合性检测；
4. 杜绝工业烟饼、机油发烟罐、网红舞台烟雾机用于无菌区气流测试，此类器具全部不满足中性浮力与洁净安全要求；
5. 对接 FDA、国内飞检审计时，除气流流型视频外，必须同步提供示踪粒子悬浮试验记录、粒径报告、介质残留检测数据，形成完整证据链。
6.


6.2 核查配套归档资料清单

1. 发烟设备校准证书、粒径分布检测报告；
2. 每批次发烟液的资质证明（医药级丙二醇质检单）；
3. 中性浮力静态悬浮试验影像与原始记录；
4. 静态 + 动态气流可视化完整录像、缺陷涡流点位分布图；
5. 介质残留清洁验证报告。
6.


参考文献

[1] 国家药品监督管理局。药品生产质量管理规范（2026 年修订版）附录一 无菌药品 [S]. 北京：中国医药科技出版社，2026.

[2] 国家市场监督管理总局，国家标准化管理委员会. GB/T 25915.3-2024 洁净室及相关受控环境 第 3 部分：测试方法 [S]. 北京：中国标准出版社，2024.

[3] 中国制药装备行业协会. T/TPPA 0011–2025 医药工业洁净室 (区) 单向流设备气流可视化测试技术规范 [S]. 北京：中国标准出版社，2025.

[4] 中华人民共和国住房和城乡建设部. GB 50591-2010 洁净室施工及验收规范 [S]. 北京：中国建筑工业出版社，2010.

[5] ISO. ISO 14644-3:2019 Cleanrooms and associated controlled environments — Part 3: Test methods[S]. Geneva: International Organization for Standardization, 2019.

[6]United States Pharmacopeia Convention. USP-NF <1116> Microbiological Control and Monitoring of Aseptic Processing Environments[S]. Rockville: United States Pharmacopeia, 2025.

[7]PDA. TR13-2017 Environmental Monitoring Program[S]. Bethesda: Parenteral Drug Association, 2017.

[8]PDA. TR34-2015 Design and Operation of Aseptic Processing Facilities[S]. Bethesda: Parenteral Drug Association, 2015.

[9]PDA. TR22-2011 Qualification of Cleanrooms and Associated Controlled Environments[S]. Bethesda: Parenteral Drug Association, 2011.

[10]U.S. FDA. Guidance for Industry: Sterile Drug Products Produced by Aseptic Processing [S]. Rockville: U.S. Department of Health and Human Services, 2004.[11] U.S. FDA. FDA 483 Inspection Observations Database [A/OL]. (历年无菌车间气流缺陷案例)[2026-08-02]. https://www.fda.gov.
